HYV800系列变频器采用先进的控制策略，实现了真正意义上的高精度磁通矢量转矩控制，无论是有PG运行还是无PG运行，均达到业界领先的控制水准。HYV800具有电机参数自动调谐、零伺服控制、速度控制、转矩控制、转速跟踪、内置PLC、内置PID控制器、内置定时器、内置计数器、内置RS485通讯端口、摆频控制、定长控制、编码器和给定及反馈信号断线监测切换、掉载保护、故障信号追忆、故障自动重启、内置制动单元、内置PG接口、二十多种故障监控、灵活的输入输出端子、多达十种的主辅给定速度设定方式，满足各种复杂高精度传动的要求，同时为设备制造业客户提供高集成度的一体化解决方案，对降低系统成本，提高系统可靠性具有极大价值，使其成为业界少有的具有优异控制性能的一体化驱动器，满足客户应用的高性能化需求。同时，产品具有超出同类产品的防跳闸性能和适应恶劣电网、温度、湿度和粉尘能力，极大提高产品可靠性。HYV800系列变频器采用模块化设计，在满足客户通用需求的前提下，通过扩展设计可以灵活地满足客户个性化需求、行业性需求，顺应了变频器行业应用的趋势。产品通过优化PWM控制技术和电磁兼容性整体设计，满足用户对应用场所的低噪音、低电磁干扰的环保要求。

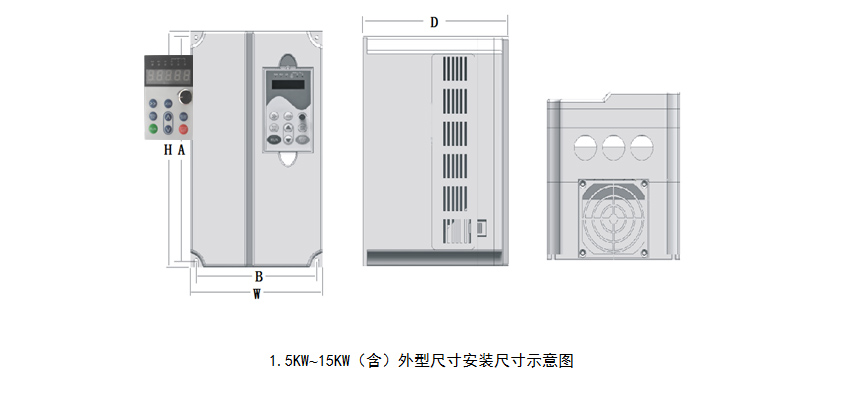

变频器系列尺寸



产品详细信息

HYV600系列高性能矢量控制型/转矩控制型变频器介绍

HYV600系列系列产品是基于高性能矢量控制/转矩控制核心技术平台的变频器，模块化的软硬件功能满足了起重、提升、造纸、化纤、电梯、轧机、包装等高端行业应用的需求。

闭环矢量化控制方式：

既有矢量控制的优异性能又对电机参数不敏感。

启动转矩：0.00Hz 180%额定转矩 调速范围：1:1000

稳速精度：± 0.02%

0.50Hz可控制电机180%额定转矩稳定运行。

无速度传感器矢量控制方式：

精确的无速度传感器矢量控制技术真正实现了交流电机解耦，使运行控制直流电机化。

启动转矩：0.50Hz 180%额定转矩

调速范围：1:100

稳速精度：± 0.5%

0.50Hz可控制电机180%额定转矩稳定运行。

有速度传感器矢量控制方式：

启动转矩：0.00Hz 180%额定转矩

调速范围：1:1000

稳速精度：± 0.02%

开环转矩控制方式：

独立的电流环控制实现真正的转矩控制，支持转矩和速度控制在线切换。

转矩精度：±5%

转矩响应：<20ms



产品详细信息

HYV500系列变频器是基于高性能无速度传感器矢量控制核心技术平台的变频器，客户化和行业化的功能满足了机床、塑机、纺织、拉丝、印染、喷泉、木工等行业需求。

矢量控制1：既有矢量控制的优异性能，又对电机参数不敏感。

启动转矩：0.25Hz，180%额定转矩

调速范围：1：200

稳速精度：±0.2%

转矩响应时间：<20ms

0.50Hz可控制电机150%额定转矩稳定运行。

矢量控制2（无编码器速度反馈）：

精确的无速度传感器矢量控制技术真正实现了交流电机解耦，使运行控制直流电机化。

启动转矩：0.25Hz，180%额定转矩

调速范围：1：200

稳速精度：±0.2%

0.25Hz可控制电机180%额定转矩稳定运行。

无速度传感器矢量控制下优异的控制性能：

真正实现无跳闸运行；

独特的电网瞬时掉电处理；

矢量控制下低频大转矩稳定运行；

独特的快速直流制动；

独特的转速跟踪功能；


产品详细信息
保护功能：电源欠压、过流保护、过压保护、干扰保护、比较基准异常、自整定故障、模块保护、散热器过热保护、变频器过载保护、电机过载保护、外设保护、电流检测异常、输出对地短路异常、运行中异常掉电、输入电源异常、输出缺相异常、EEPROM异常、继电器吸合异常、温度采样断线、+10V电源输出异常、模拟输入异常、电机过热（PTC）、通讯异常、版本兼容异常、拷贝异常、扩展卡连接异常、端子互斥性检查未通过、硬件过载保护 。

效率：额定功率时，11kW及以下功率等级≥93%；55kW及以下功率等级≥95%；75kW及以上功率等级≥98%。

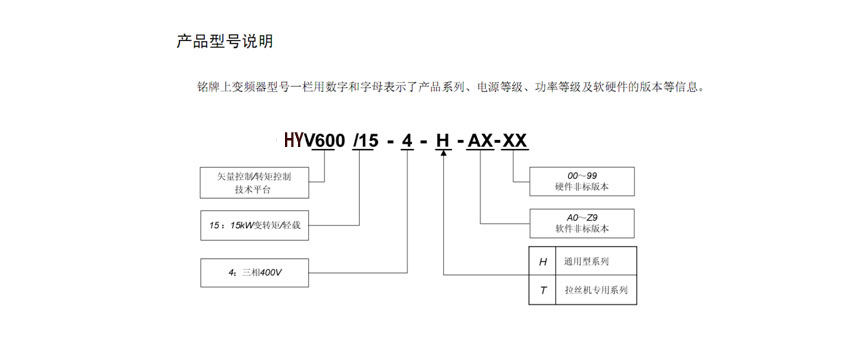

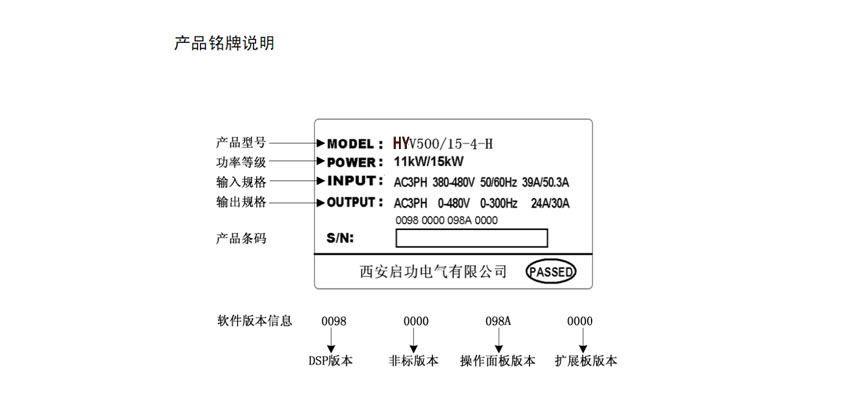

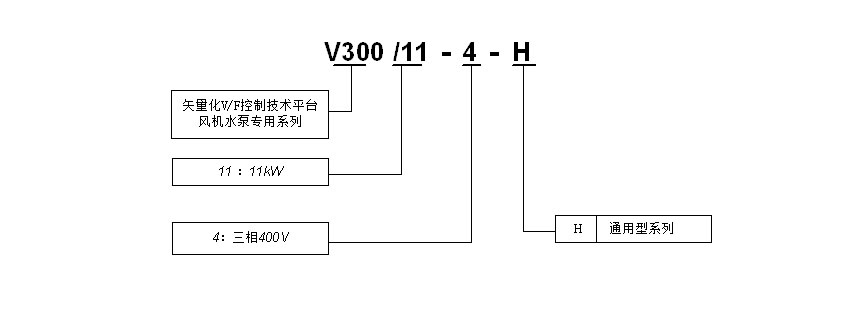

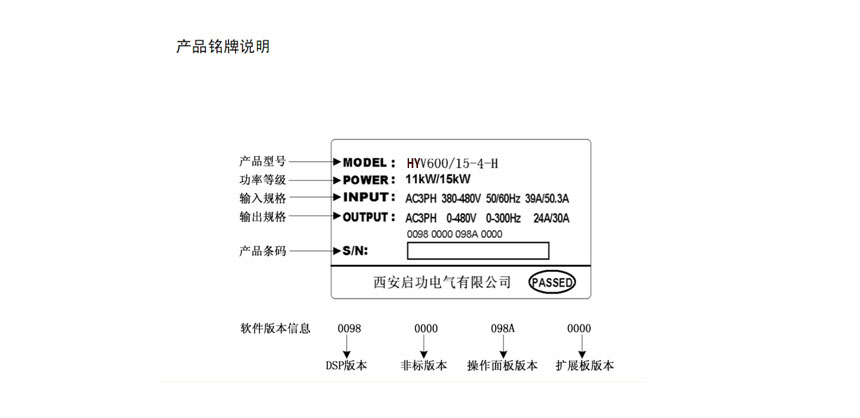

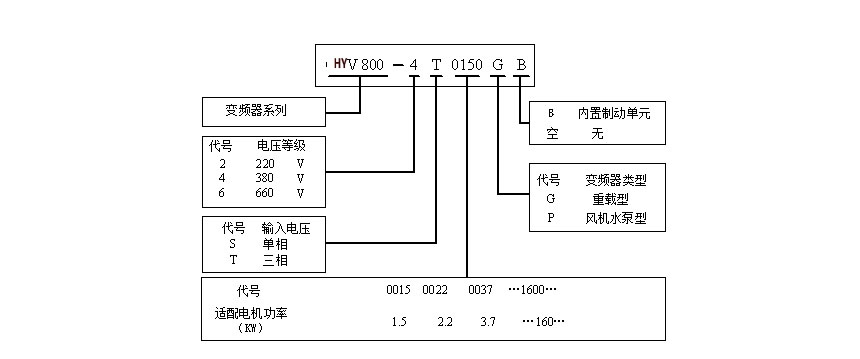

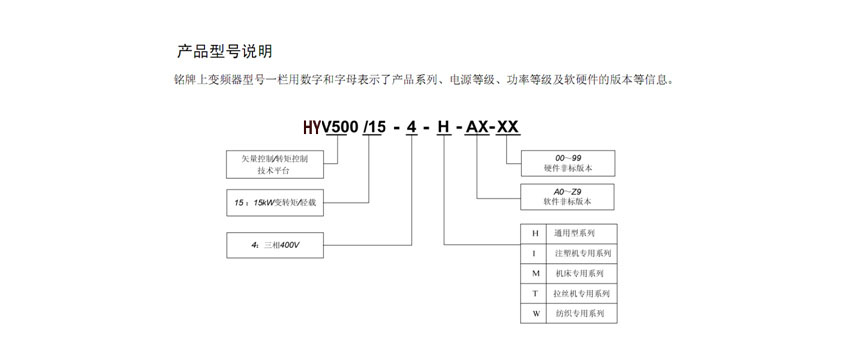

铭牌上变频器型号一栏用数字和字母表示了产品系列、电源等级、功率等级等信息。

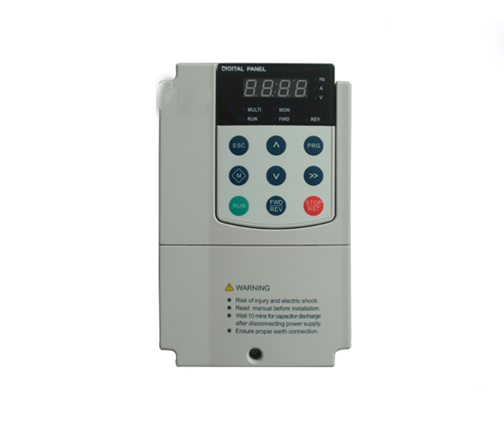

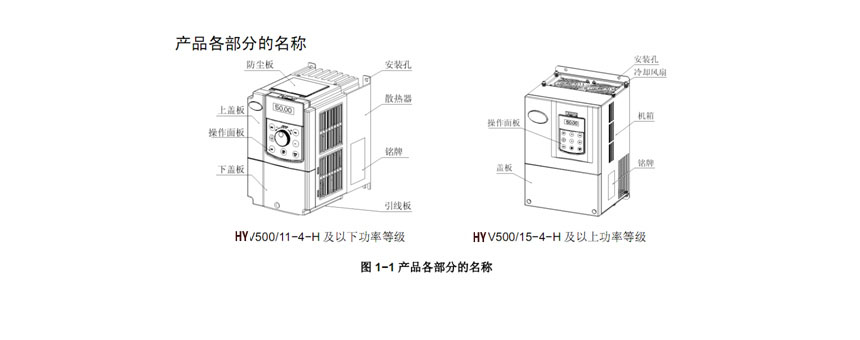

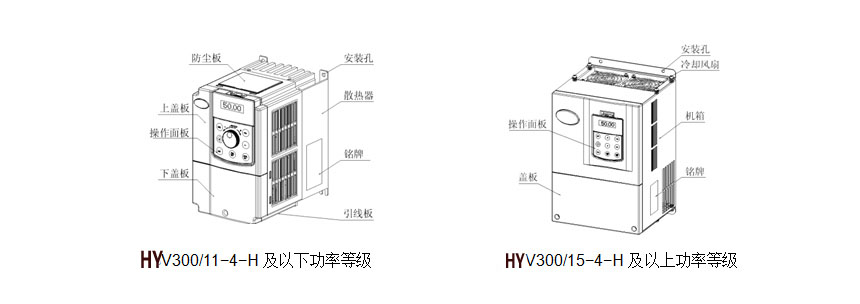

产品各部分的名称

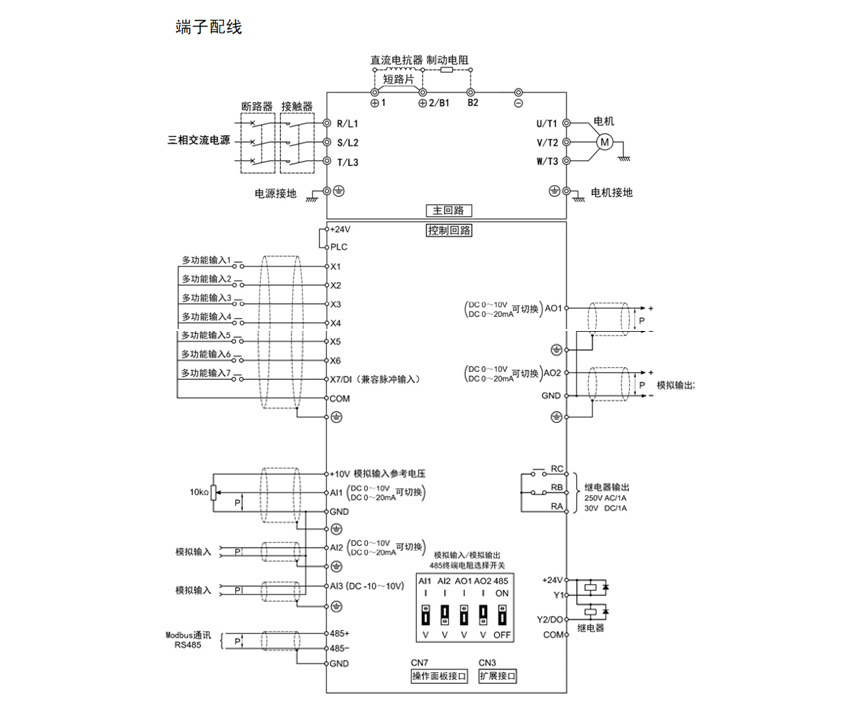

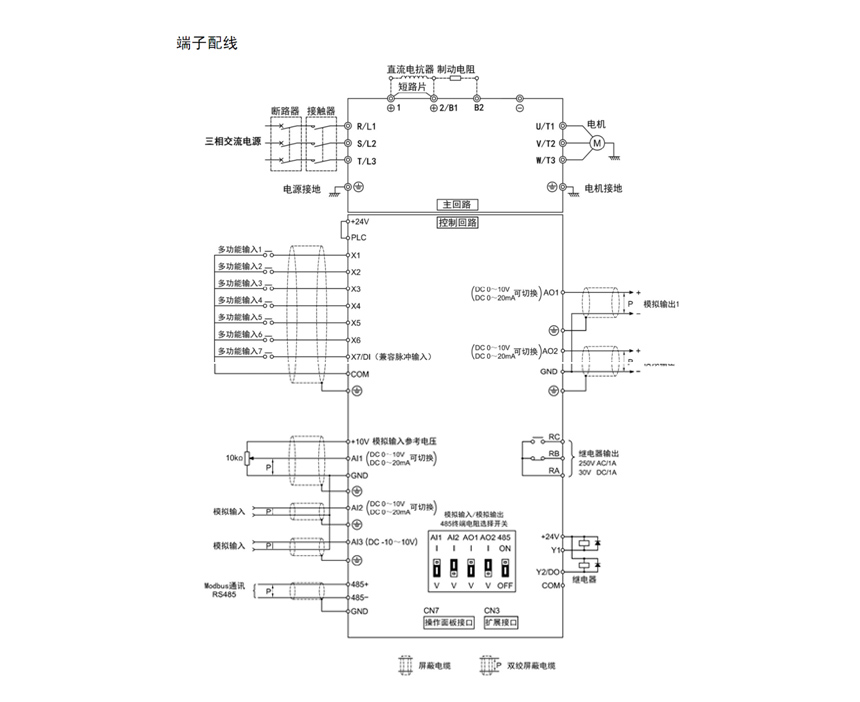

端子配线
